U HZ-52Z系列側裝式磁翻柱液位計， 是本廠引進、吸收國外同類產品， 并加以吸收、消化、提高， 按原化學工業部頒布的磁性液位計標準HG/T 21584-95研制生產的產品。可用于塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、防泄漏適應于高壓、高溫、腐蝕性介質的液位測量，使用可靠，安全性好，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，測量范圍大，特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓高粘度、有毒、有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。側裝式磁翻柱液位計的最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用、而且各種型號的液位計配上液位報警、控制開關， 可實現液位或界位的上、下限越位報警、控制或聯鎖， 配上靜壓式液位變送器或干簧-電阻式液位變送器， 可將液位、界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可廣泛適用于電力、石油、化工、冶金、環保、船舶，建筑、食品等各行業生產過程中的液位測量與控制。

特點

適合容器內液體介質的液位、界位的測量。除現場指示，還可配遠傳變送器、報警開關、控制開關，檢測功能齊全。

●指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。

●測量范圍大，不受貯槽高度限制。

●指示機構與被測介質 隔離，因而密封性好，可靠性高，使用安全。

●結構簡單，安裝方便，維護費用低 磁性浮 、磁翻柱 指示器

●耐腐蝕、無需電源、防爆

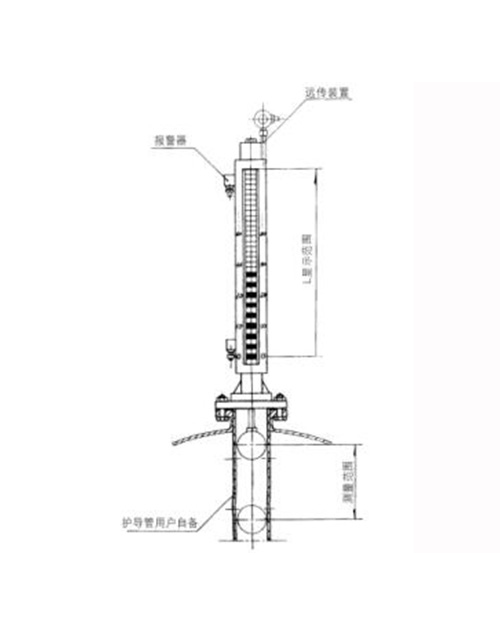

結構原理

液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的 磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

液體介質密度與沉筒距對照表(PN 1.6~40.MPa)

測量范圍：0~6000mm

準確度：±10mm，±16mm

翻柱直徑：10mm，16mm

公稱壓力：1.6MPa， 2.5MPa

公稱通徑：150mm

介質密度：≥0.7g/cm(特殊要求可達0.45g/cm)

介質溫度：-20~+250C

接液材質：1Cr18Ni9Ti， OCr18Ni 9(304)

介質粘度：≤2.0Pa·s

環境振動：頻率≤25Hz振幅≤0.5mm

跟隨速度：≤0.08m/s

法蘭標準：HG20592~20635-97

報警器、遠傳裝置：技術參數和U HZ-52Z系列相同

SX G系列數字顯示調節報警儀， 光柱顯示調節報警儀詳見說明書。
