由主閥、持壓導閥和減壓導閥組成的雙功能水力控制閥。該款閥門可保持預先設置的最小閥前壓力(背壓),降低閥后壓力使其穩定地保持預先設置的最大值。

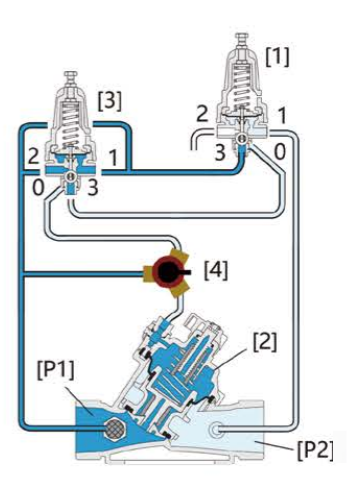

減壓導閥[1]經持壓導閥[3]連接到閥門控制腔[2]。持壓導閥在閥前壓力[P1]低 于設置值時使閥門緩閉。閥前壓力[P1]升 高超過設置值時，持壓導閥進行切換，使減壓導閥控制閥門以降低閥后壓力[P2]。利用三通銅閥[4]可實現本地手動關閉閥門。
