電動閥門接線原理圖

電動閥門種類還是比較多的，比如電動球閥、電動蝶閥等，這些不同的電動閥門接線方式也是不一樣的，下面分別為大家介紹并附上對應的接線原理圖。

首先我們來看看電動球閥，電動球閥是一種可防止管路發生爆炸狀況的設備，即該電氣元件符合標準，可用于要求的場合，不僅可應用于一般的石油，天然氣，環保，水處理等，包括化工化學行業、石油等工作條件較為惡劣的地方，電動球閥通過380V/220V/DC24V等電源為驅動電源，以開關量信號或模擬量信號（4-20mA、1-10V DC、1-5V DC）為控制信號，可使閥門運動到所需位置，實現其自動化控制。不同的電壓及控制形式，接線的方式也均不相同。

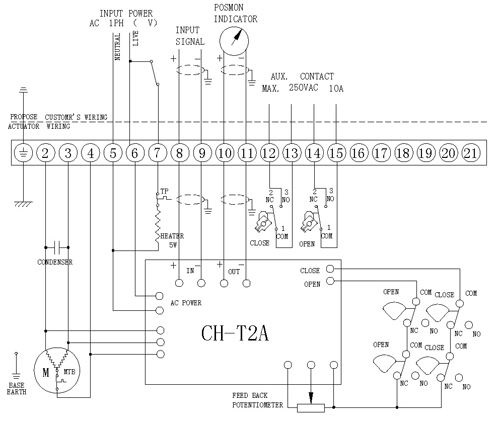

電動球閥接線原理圖如下：

電動蝶閥能承受內部爆炸性混合物的爆炸壓力并阻止和周?chē)谋ㄐ曰旌衔飩鞅?，殼體為硬質鋁合金，耐腐蝕性強，防護等級為 IP67。電機為全封閉式鼠籠式電機，扭矩大，慣性力小，絕緣等級為 F 級，內置過熱保護開關，可防止電動執行器堵轉電機過熱時損壞電機，并帶有手輪設計，可以用于斷電時操作，保證安全可靠。同電動球閥一樣，電動蝶閥同樣是通過380V/220V/DC24V等電源為驅動電源，不同的電壓及控制形式，所對應的接線方式也均不相同，用戶需進行詳細了解及認知。

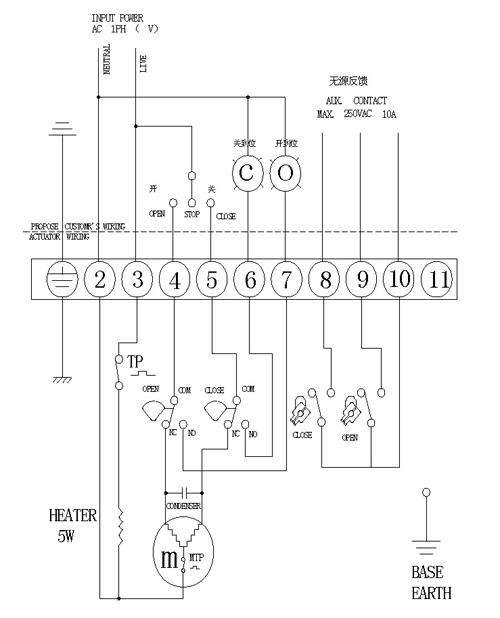

電動蝶閥接線原理圖如下：

電動閥門接線原理圖
